Jednokierunkowa bariera świetlna HPC2

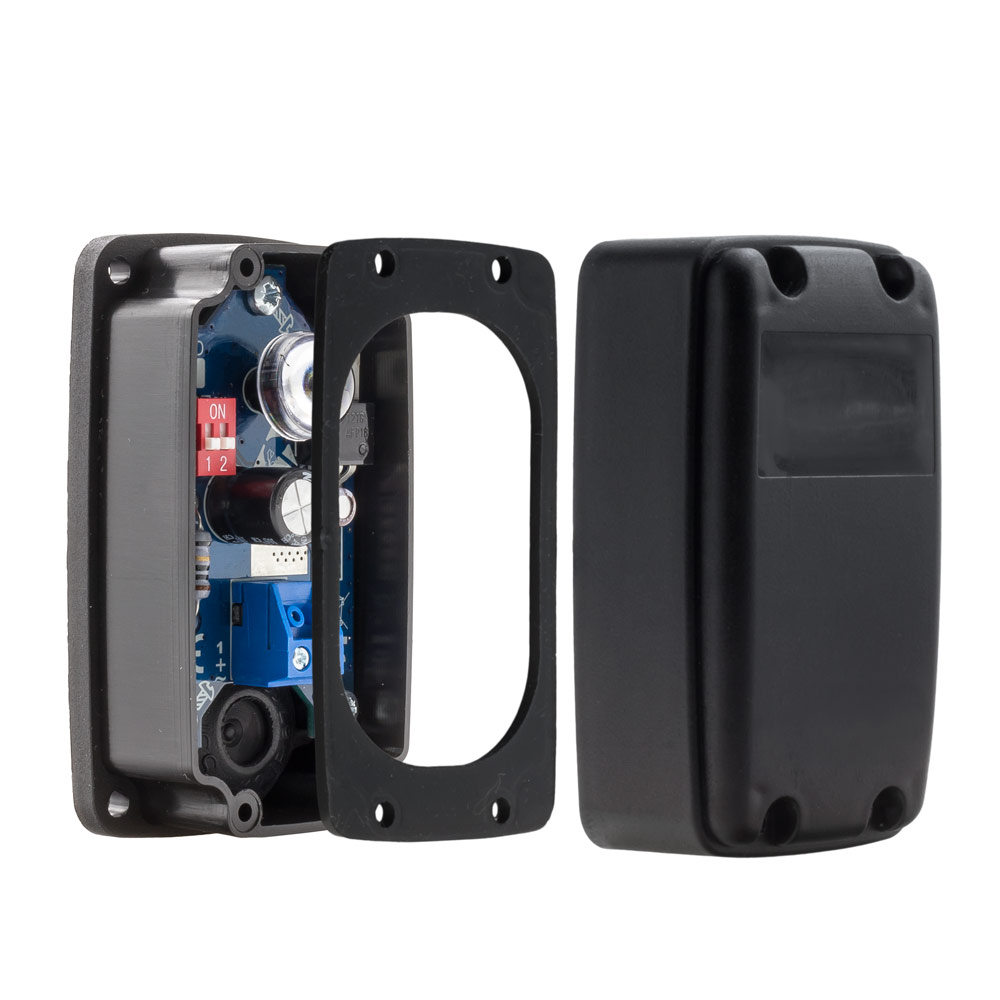

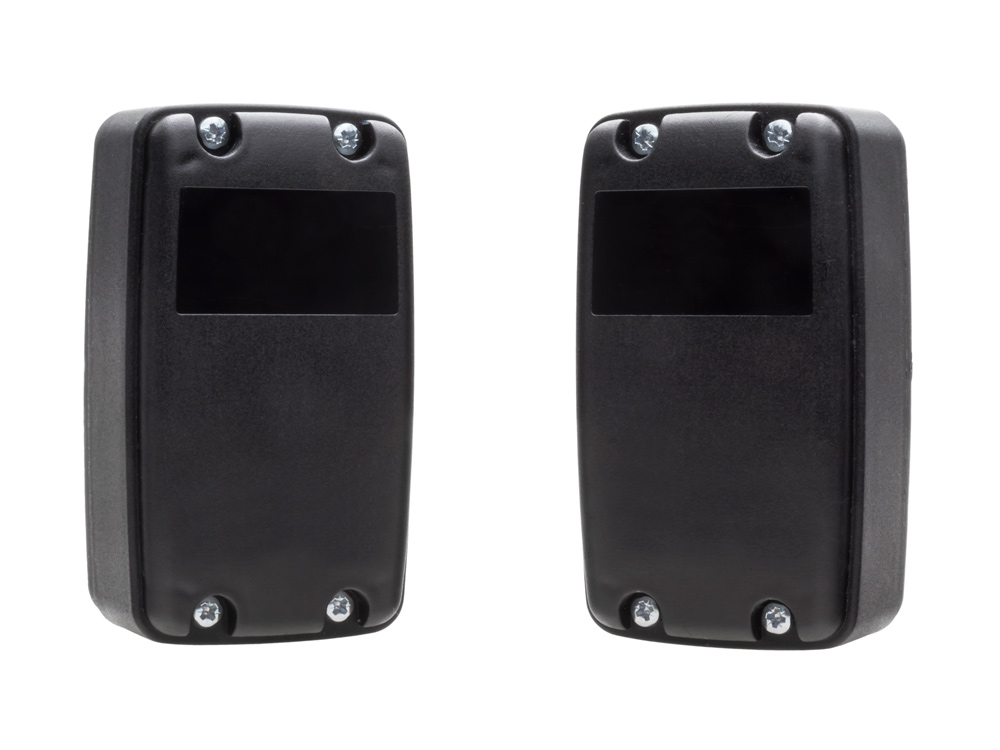

Bariera świetlna HPC2 składa się z nadajnika HPC2-T i odbiornika HPC2-R. Zastosowano w niej filtry światła dziennego oraz funkcję ochrony przed padającym śniegiem. HPC2 posiada możliwość pracy w dwóch kanałach transmisji umożliwiając zamontowanie dwóch par fotokomórek z nakładającym się obszarem zasięgu optycznego.
Cechy produktu:
- zasięg do 30m
- filtr światła dziennego
- wysoki rodzaj ochrony obudowy
- przepust kablowy
- podłączenie na szybko złączki śrubowe
- szeroki zakres napięcia zasilania: 10-24Vac - 12-34Vdc
- zabezpieczone przed odwrotną polaryzacją
- wyjście przekaźnikowe NC/NO
- regulacja kąta transmisji
- wskaźnik poziomy sygnału na diodach LED
- funkcja opóźnienia
- ochrona przed padającym śniegiem
- dwa kanały transmisji
Dane techniczne
| Zasięg: | 1.5-30 m |
| Napięcie zasilania: | 10-24Vac, 12-34Vdc |
| Pobór prądu: | nadajnik HPC-T<30mA, odbiornik HPC-R <40mA |
| Transmisja IR: | 950 nm |
| Kąt nadawania: | 20° |
| Typ wyjścia: | przekaźnikowe, styki NC/NO |
| Obciążalność wyjścia: | 1A/24VDC, 62.5VA,30W |
| Czas zadziałania: | <50 ms |
| Minimalny czas aktywacji wyjścia: | 0.5s |
| Sygnalizacja LED (odbiornik HPC2-R): | ZIELONY - sygnał OK (>75%) POMARAŃCZOWY sygnał OK (<75%) CZERWONY brak sygnału |
| Typ złącza: | zacisk śrubowy, maks. 1,5mm2 |
| Materiał obudowy: | ALTUGLAS Resino V835T |
| Stopień ochrony: | IP65. |
| Temperatura pracy: | -20…+50°C |
| Temperatura przechowywania: | -35…+70°C |
| Waga: | HPC-R 61g, HPC-T 55g |
| Wymiary (szer. x głęb. x wys.): | 80x45x33mm |
