Przełącznik sygnałów HLA44

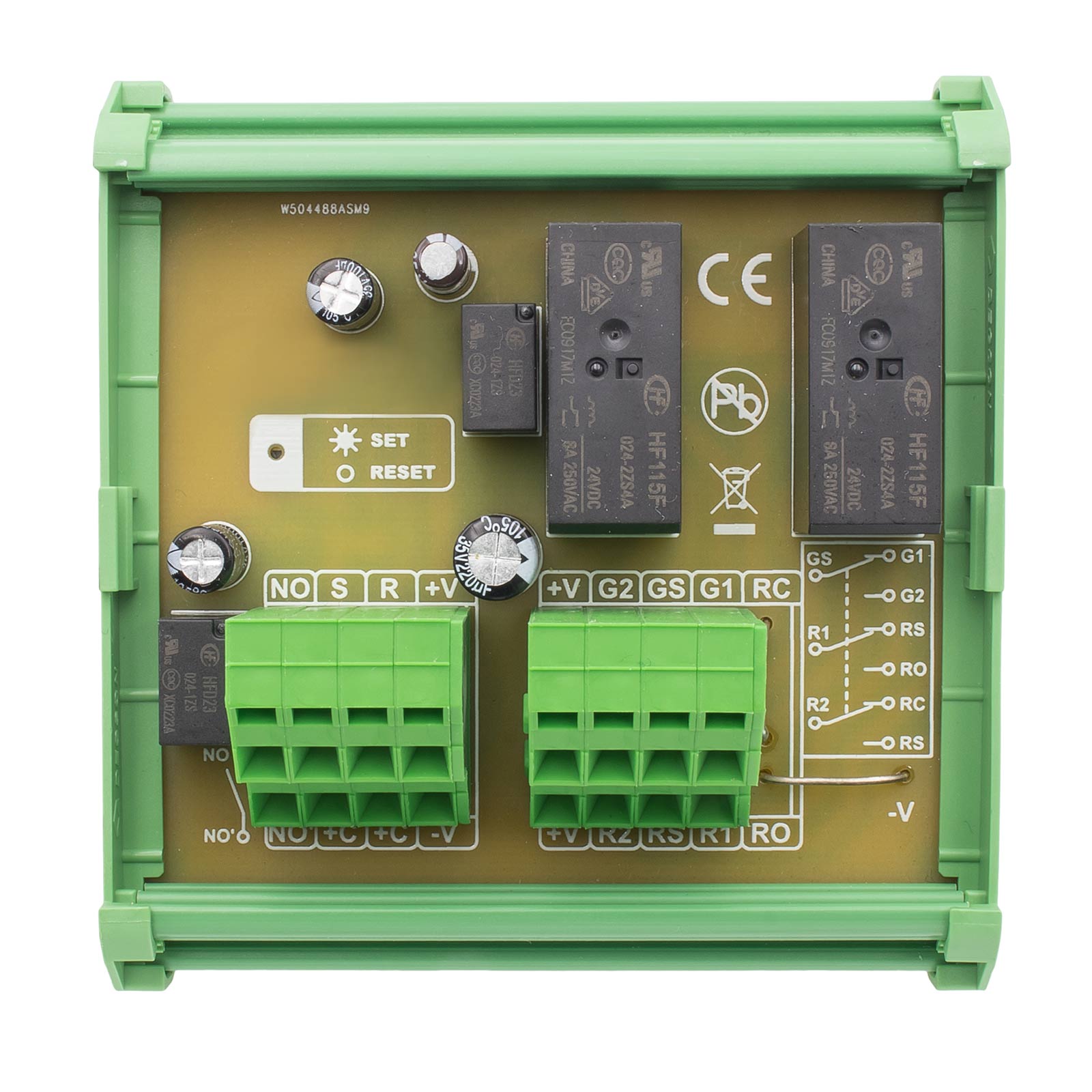

HLA44 jest modułem przełączającym sygnały podane na złącza R/G. Posiada dwa wejścia załącz SET i wyłącz RESET. Każde przyciśnięcie potwierdzane jest impulsem monostabilnym (~1s) na wyjściu OUT. stan załączenia sygnalizowany jest na diodzie LED. W podstawowej wersji służy do przełączania semaforów 24VDC. Przeznaczony jest do montażu na szynę DIN.

W stanie wyłączonym (również po załączeniu zasilania) wyjścia GS połączone jest z G1, R1 z RS, a R2 z RC. Dioda LED nie świeci. Po podaniu impulsu na wejście SET stany wyjściowe zmieniają się. GS połączone jest z G2, R1 z RO, a R2 z RS -świeci się dioda LED. Podanie impulsu na wejście RESET powoduje powrót do stanu początkowego.

Cechy produktu:

• Zasilanie: 24VDC
• Zakres temperatur pracy: -20 do +50°C
• Obudowa: DIN (do zabudowy)
• Pobór prądu: <45mA
• Obciążalność wyjść sygnałowych : 3A/24VDC
• Obciążalność wyjścia potwierdzenia: 1A/24VDC
• Czas aktywacji wyjścia potwierdzenia: ~1s
